Übersicht
Den OBP-Plotter V4 besteht aus verschiedenen Komponenten die auf einer gemeinsamen Hauptplatine untergebracht sind.

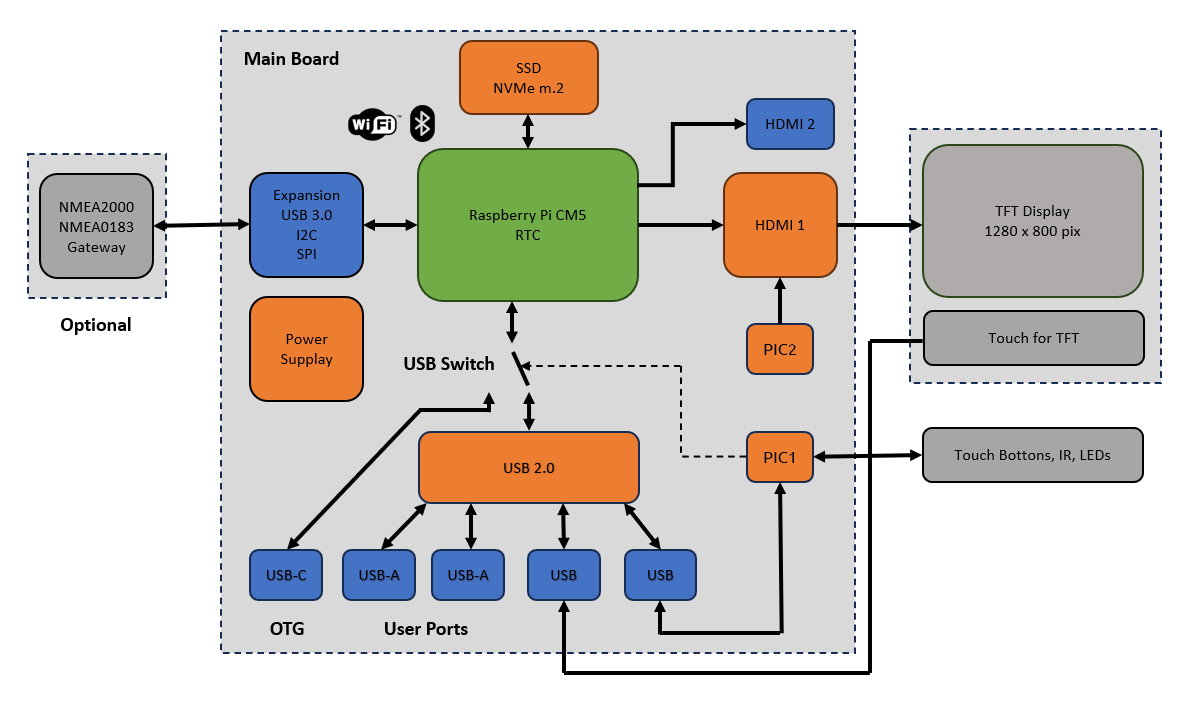

Abb.: Blockschaltbild Hauptplatine
- 10“ TFT-Display
Auflösung 1280 x 800 pix
Helligkeit 1000 nits
Helligkeit automatisch über Umgebungslichtsensor anpassbar
Kapazitives Multi-Touch mit 5 Fingern
Touch ist regensicher und mit Handschuhen bedienbar
Kratzfestes, entspiegeltes, sonnenlichtfestes Deckglas 3 mm
- Hauptplatine
Enthält alle wesentlichen Komponenten
2x USB 2.0 für Useranwendungen
1x Erweiterungsport mit: USB 3.0, I2C, ISP, RS232, Power
1x PCI M.2 SATA für NVMe SSD, 2230, 2242, bis 2 TB bestückbar
1x HDMI (Second Port)
- Stromversorgung
Für Comute Modul und Peripherie
Eingangsspannung 10…30V DC, 5A
Eingangssicherung 5A
Kurzschlusssicher
Verpolungssicher
Eingangsfilter und Überspannungsschutz
- Comput Modul Steckplatz
Geeignet für CM4, CM5 von Raspberry Pi (getestet)
Geeignet für CM4, CM5 von Banana Pi (ungetestet)
- Compute Modul CM5
Quade-Core CPU Broadcom BCM2712
4x 64bit Arm Cortex-A76, 2.4 GHz
32 GB eMMC Flash-Speicher (Backup Betriebssystem)
WiFi 2.4 GHz, 5 GHz, 802.11 b/g/n/ac
Bluetooth 5.0, BLE
Gigabit Ethernet
1x USB 2.0 (High Speed)
2x USB 3.0 (5 Gbps)
1 x PCIe x1 root complex, Gen 2 (5Gbps)
2x HDMI 4K, 60 Hz
OpenGL ES 3.1
Vulcan 1.2
Betriebstemperaturbereich: -20°C bis +85°C
- USB-C OTG
Dient zum Flashen des Betriebssystems und des Bootloaders für das Compute Modul
Umschaltbar über S2
- USB 2.0-Hub
2x USB 2.0 für Usererweiterungen
5V, 1A
Kurzschlusssicher

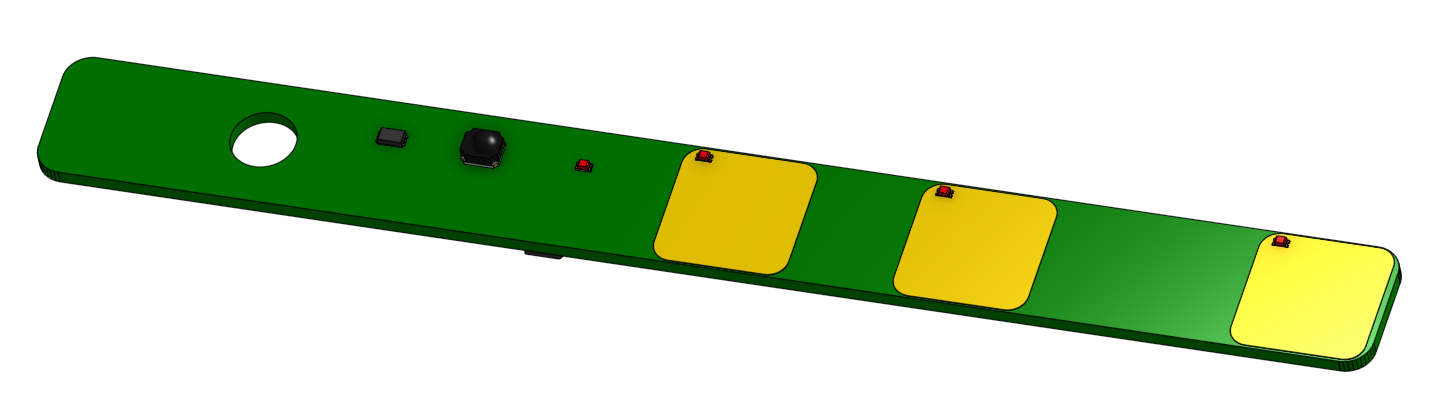

- Touch-Sensorplatine
3x Touch-Tasten
2x LED-Signalisierung
1x Umgebungslichtsensor
1x IR-Sensor für Fernbedienungen
- HDMI-Controller
Ansteuerung für TFT-Display
Enthält einen Upscaler für 1920 x 1080 pix
Auflösung Umschaltbar über Compute Modul
- PIC 1
Enthält Funktionslogik für Touch-Sensorplatine und das Power Management
Flashbar und Updatebar über Dateisystem
- PIC 2
Enthält Funktionslogik für HDMI-Chip
