Technische Daten

../_images/OBP_Plotter_Front_View_t2.png

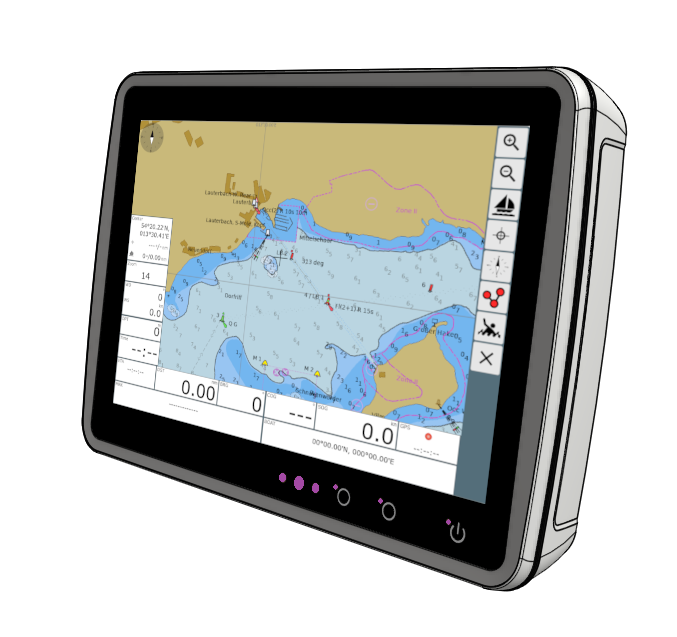

Abb.: OBP-Plotter Basisgerät

Funktionen

  • Quad Core Prozessor

  • Android Betriebssystem

  • Vorinstallierte Navigations-Apps

  • Vorinstallierte Karten

  • Vorinstallierte Apps für Navigation und Unterhaltung

  • 10-Zoll Touch-Display (tageslichttauglich)

  • Umgebungslichtangepasste Displayhelligkeit

  • 3 Sensor-Tasten (u.a. geeignet für Android Buttons)

  • Signalgeber

    • Akustisch: Lautsprecher

    • Optisch: LEDs

  • Erweiterungs-Port für:

    • NMEA0183, NMEA2000 und GPS (optional)

  • NMEA0183 Multiplexer (in AVnav integriert)

  • 2x USB-A (für Usererweiterungen)

  • USB-C (OTG, Debug)

  • WiFi

  • Bluetooth

  • Integrierte Sensoren für Bewegung und Umgebung

  • Energiesparmodus

  • Offene Architektur (Open Hardware, Open Source)

Aufbau

../_images/OBP_Plotter_Exploded_t.png

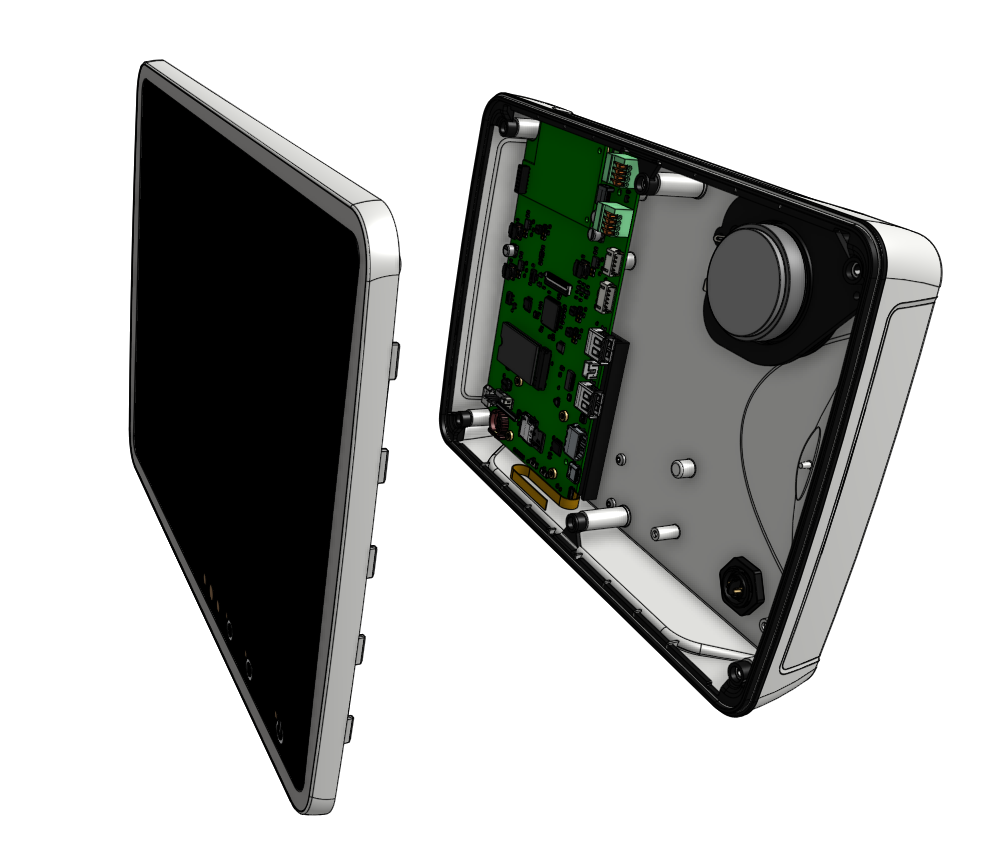

Abb.: OBP-Plotter Basisgerät Innenansicht

../_images/OBP_Plotter_Inside_Named_t.png

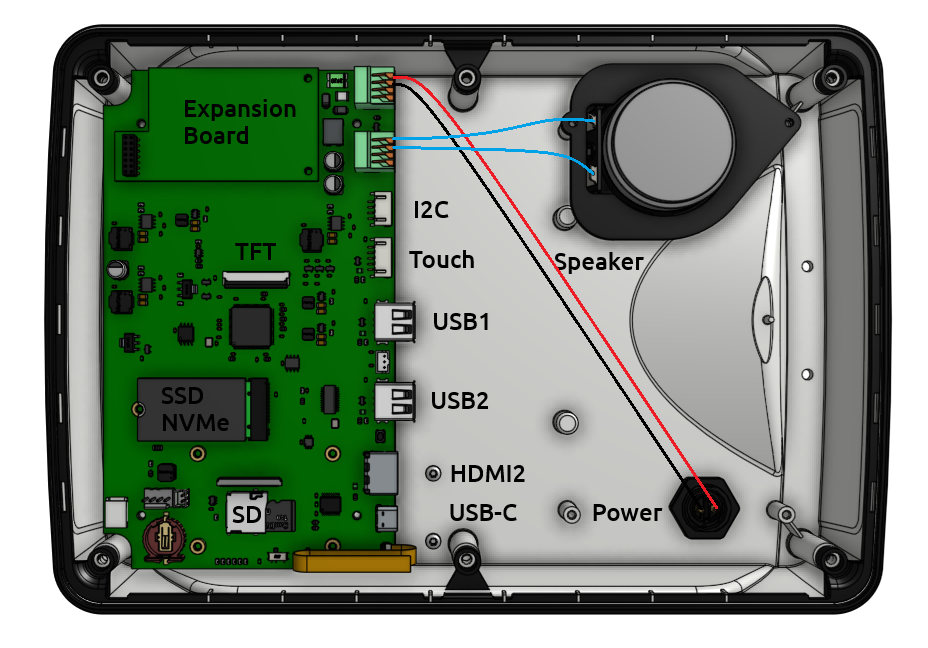

Abb.: OBP-Plotter Basisgerät Hauptplatine, CM5-Modul Unterseite

Spezifikation

Versorgungsspannung

10…28 V, verpolungssicher

Stromverbrauch

7…18 W, typisch 12 W

Prozessor

BCM2712, Quad Core, 64 Bit

Clock Speed

2.5 GHz, Auto-Speedstepping

RAM

4 GB, fix

Flash

512 GB, SSD NVMe, wechselbar

Freier User-Bereich

500 GB, erweiterbar bis 2 TB

Flash-Format

NVMe, m.2, 2230, 2242

Displaygröße

1250 x 800 pix, 60 Hz

Displayhelligkeit

1000 nits, autom. geregelt

Bedienung

5-Finger-Touch, regensicher

Sensortasten

3x kapazitiv

Fernbedienung

IR, 8 m

Kommunikation

WiFi, 802.11 bgnac, 50 m

WiFi Frequenzen

2.4 GHz, 5.0 GHz

Ethernet-Protokolle

HTTP, SSH, VNC, SMB, UDP

Bluetooth

BT 5.0, BLE

Bluetooth-Profile

Heatset, A2DP, Fitness

Erweiterungsport

USB 3.0, I2C, SPI

Schnittstellen

1x USB 3.0, 2x USB 2.0, Pwr

Signaleinrichtungen

2x LED, frontseitig

Lautsprecher

Mono, 10 W

Betriebssystem

Android 15, AOSP

ESD-Schutz

8 kV

Schutzgrad

IP65

Zulassung

CE, in Vorbereitung

Abmessungen

285 x 198 x 46 mm

Gewicht

1280 g

Anschlussbelegung

../_images/OBP_Plotter_Back_View_t.png

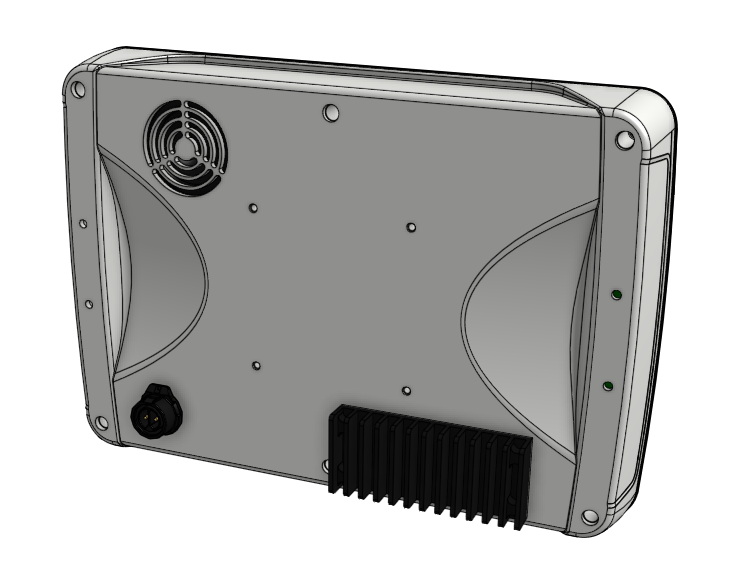

Abb.: OBP-Plotter Basisgerät Rückseite

Schaltplan

Maßbilder

Nutzbare Telegramme

NMEA0183 via WiFi

  • AIVDM, AIVDO, DBK, DBS, DBT, DPT, GGA, GLL, GSA, GSV, HDG, HDM, HDT, MTW, MWD, MWV, RMB, RMC, ROT, RSA, VHW, VTG, VWR, XDR, XTE, ZDA

Nutzbare I2C-Sensorik

  • SHT30 (Temperatur, Luftfeuchtigkeit)

  • QMP6988 (Luftdruck)

  • BMP280 (Temperatur, Luftdruck)

  • BME280 (Temperatur, Luftdruck, Luftfeuchtigkeit)

Nutzbare 1Wire-Sensorik

  • DS18B20 (Temperatur)

Nutzbare SSI-Sensorik

  • DMS22B (Winkelencoder)

Nutzbare M5Stack-Module

  • M5Stack CAN Kit (NMEA2000)

  • M5Stack RS232 Base

  • M5Stack RS485 Base (NMEA0183)

  • M5Stack GPS Kit

  • M5Stack Hub Proto

  • M5Stack Port ABC Base

Nutzbare M5Stack-Units

  • M5 ENV III (Temperatur, Luftdruck, Luftfeuchtigkeit

  • M5 RS485 Unit (NMEA0183)

  • M5 GPS Unit

  • M5 Tail 485 (NMEA0183)

Vorinstallierte Apps

Der OBP-Plotter ist so vorkonfiguriert, dass die Navigationslösung AVnav, das AVnav O-Charts Plugin, der AIS Catcher sowie das NMEA Dashboard aufeinander abgestimmt sind und funktionieren. Die Online- und Offline-Karten sind in AVnav bereits integriert. Der VNC- und SSH-Server sind standardmäßig aktiviert.

System

  • Aptoide (Alternativer App Store)

  • Device Info (System Infobar)

  • Dateien

  • File Manager + (Filemanager mit Remote-Datenaustausch)

  • Galerie

  • Google PlayStore

  • Kontakte

  • Kalender

  • VNC-Server (in Android integriert)

  • SSH-Server (in Android integriert)

  • Systemeinstellungen

  • Offline Manual

Navigation

  • AIS Catcher (AIS Empfänger via USB RTL-SDR Stick)

  • AVnav (Webbasierte Open Source Navigation)

  • AVnav O-Charts Plugin (für kommerzielle Seekarten)

  • Boating App (Navigation)

  • C-Maps (Navigation)

  • GPS Connector (Einbindung GPS-Daten)

  • Grib (Wetterdaten)

  • Maps(Navigation)

  • NV-Carts (Navigation)

  • Navily (Navigation)

  • NMEA Dashboard (Instrumentenanzeige)

  • Osmand (Navigation)

  • Orca (Navigation)

  • OpenCPN (Open Source Navigation)

  • Windfinder (Wetterinfo)

  • Windy (Wetterinfo)

  • SDRangel (SDR-Empfänger)

  • TiniCAM (IP-Kamera Dashborad)

Unterhaltung

  • Chrome (Webbrowser)

  • Fusion Audio (Control-System für Raymarine Audio)

  • GMail

  • Firefox (Webbrowser)

  • Internetradio

  • Lautsärkeregler

  • Prime Video

  • RTL-SDR Driver (für SDR-Empfang)

  • FM-Radio (RTL-SDR basiert)

  • Spotify

  • Syntesizer (Klangeinstellung)

  • VLC (Universeller Mediaplayer für Bilder, Audio und Video)

  • WhatsApp

Vorinstallierte Seekarten

Online

  • BSH (rudimentäre Karte mit Tiefenlinien)

  • Open Sea Map (weltweit, ohne Tiefenangaben)

  • Waddenzee (DE, Wattenmeer NL, mit Tiefenangaben)

Offline

  • Open Sea Map (Europa, ohne Tiefenangaben)

Integrierte Sensorik

Umgebungssensoren

  • Bewegung

  • Helligkeit

  • IR-Remote

Echtzeit-Uhren

  • Integriert in CM5
